Что такое блокировка межосевого дифференциала? зачем и для чего она нужна?

Блокировка дифференциала: для чего она нужна и как устроена?

Дифференциал – это механизм, который предназначается для ровного вращения колес на обеих полуосях автомобиля вне зависимости от траектории направления транспортного средства. Другими словами, эта деталь позволяет дискам вращаться с одинаковой скоростью, при этом не имеет значения, по прямой едет автомобиль или входит в поворот.

Устройство

На самом деле блокировка дифференциала имеет весьма простую конструкцию. Данный механизм состоит из двух шестеренок, корпуса и оси сателлитов. К первому механизму подсоединяется корпус, и колесо вращается вместе с ним с одинаковой частотой. Шестерни обеих полуосей вращают шину, а сателлиты в это время входят с ними в зацепление.

Для чего нужна автомобилю блокировка межосевого дифференциала?

Предназначается данный механизм для повышения проходимости транспортного средства в условиях бездорожья или при движении на крутых склонах. Когда автомобиль находится в движении, наружное колесо проходит немного большее расстояние, чем внутреннее. Чаще всего так происходит на поворотах или на сложной неасфальтированной трассе. Однако в любом случае автомобилю необходимо стабилизировать это расстояние и сделать частоту вращения одинаковой для всех четырех колес внедорожника. Для этого и предназначается блокировка дифференциала. Своими руками ее создать весьма трудно, так как механизм требует высокой точности и соблюдения всех технических процессов, поэтому он либо укомплектовывается на машину с конвейера, либо приобретается в готовом состоянии самими автовладельцами, а затем устанавливается в полной комплектности.

В чем разница между межосевым и простым дифференциалом?

Главное отличие этих двух устройств заключается в количестве контролируемых осей. Если межосевая блокировка дифференциала может регулировать частоту вращения колес на передней и задней оси, то простое устройство — только на одной из них. Как правило, это задняя полуось.

Блокировка дифференциала в действии

При движении автомобиля по скользкой поверхности (грунт или гололед) данное устройство предотвращает риск холостого проворачивания колес на одной из полуосей системы. Таким образом, если левый диск функционирует нормально, а правый стоит как вкопанный, блокировка дифференциала заставляет последний «двигаться» в нормальном режиме. Вследствие этого в автомобиле задействуется сразу 4 колеса, а не 3 или 2. Когда блокировка дифференциала включается, ее механизмы распределяют крутящий момент от двигателя таким образом, чтобы оба колеса вращались с одинаковым усилием. Какой именно будет эта сила, зависит от характеристик автомобиля и дорожного полотна.

Как нельзя применять блокировку дифференциала

Стоит отметить, что даже после первого неправильного применения данной системы в автомобиле можно вмиг лишиться ее качеств, так как она попросту выйдет из строя. Чтобы блокировка дифференциала прослужила как можно дольше, никогда не включайте ее просто так при движении автомобиля по обычным асфальтированным дорогам и не задействуйте в тот момент, когда одно из колес пробуксовывает.

Что такое блокировка дифференциала, зачем она нужна и как это работает

Не каждый водитель задумывается о том, что при движении автомобиля на поворотах колёса каждой оси проходят путь, разный по длине. Именно поэтому вращение колёс имеет разную скорость. Необходимо это для того, чтобы шины не проскальзывали по асфальту, чтобы на повороте снизить нагрузку на привод колёс. Обеспечивает этот факт такой механизм, как дифференциал. Установленный на КПП механизм распределяет нагрузку так, что попадает под нагрузку именно самое разгруженное колесо.

95% производимых автомобилей не оснащаются блокировкой, которая позволяет сделать транспортное средство более проходимым.

Виды дифференциалов

Существуют разновидности дифференциалов. По месту нахождения разделяют межосевые и межколёсные. Однако любой свободный дифференциал не позволит автомобилю выбраться из ситуации, когда одно из ведущих колёс попадёт в яму с глиной. Для решения подобных проблем разработчики придумали блокировку, которая, в свою очередь, подразделяется на следующие основные группы:

• блокирующиеся на 100%;
• механические устройства повышенного трения;
• самоблокирующиеся механизмы.

Каждый вид имеет как свои преимущества, так и свои недостатки. Например, «жёсткие» блокировки довольно часто приводят к износу резины, разрушению трансмиссии и быстрому выходу из строя коробки передач. И всё это закономерно, так как при эксплуатации машина постоянно попадает в ямы и наезжает на кочки, а это довольно пагубно сказывается на трансмиссии.

Чтобы выровнять недостатки обычного и жёсткого устройств, был создан цилиндрический самоблокирующийся дифференциал повышенного трения. Он имеет ещё второе название — дифференциал ограниченного проскальзывания.

Принцип действия такой конструкции довольно прост. Если к сателлитам применить определённую силу и зажать их, не позволяя им вращаться между полуосевыми шестернями с довольно большой скоростью, то получится, что, с одной стороны, механизм позволит колёсам при повороте вращаться с разной скоростью. А с другой стороны, распределит крутящий момент таким образом, что колесо, у которого будет наилучшее сцепление с дорожным покрытием, будет иметь большую силу тяги.

Ещё стоит сказать о дисковом дифференциале повышенного трения. Чаще всего такая конструкция используется в заднеприводных автомобилях, которые планируется использовать на соревнованиях. Такая система блокирует колёса до определённого уровня нагрузок. Её недостатком является довольно частая необходимость в замене дисков и масла в КПП.

На видео — принцип работы блокировки дифференциала:

А вот для использования транспортного средства как в обычных условиях эксплуатации, так и в соревнованиях очень удачной является блокировка дифференциала с преднатягом (червячного типа). Преимуществ у такой системы гораздо больше, чем недостатков. Плюсами можно назвать:

• блокирование колёс до 70%;
• минимум обслуживания;
• отсутствие рывков на руле;
• не нужно заливать в КПП специальное масло;
• установка системы не сопровождается трудностями;
• высокая проходимость машины;
• длительный срок службы конструкции;
• прекрасная управляемость автомобилем;
• отличное чувство равновесия;
• более высокая скорость прохождения поворотов;
• лёгкость вывода транспортного средства из заноса.

Что касается недостатков конструкции, то и они есть:

• с течением времени падает преднатяг;
• для работоспособности конструкции придётся каждые 20–40 тыс. км менять регулировочные шайбы;
• если не проводить регулировочные работы, то система будет работать как свободный дифференциал.

Различие принципов действия

Часто полноприводные автомобили имеют одновременно три вида конструкций: один межосевой дифференциал и два мостовых. Для качественной работы может быть использована как полная, так и частичная автоматическая или ручная блокировка межосевого типа конструкции.

Уже во многих транспортных средствах стали применять всевозможные электронные системы контроля над движением автомобиля. Преимуществом электронной блокировки является более высокая тяга на поворотах и к тому же возможность настройки степени блокирования в зависимости от предпочтений водителя. Единственным недостатком можно назвать то, что такой дифференциал нечувствителен к быстро меняющимся дорожным условиям.

Одним из видов самоблокирующегося механизма является блокирующийся межколёсный дифференциал. На ровной дороге, на твёрдом покрытии, такой механизм ведёт себя так, как обычная свободная система. И лишь тогда, когда колесо на оси вращается относительно другого с большей частотой, конструкция автоматически блокируется. Проходимость машины при блокировании межколёсного типа устройства существенно повышается.

Принудительная блокировка

Наиболее простым способом является принудительная блокировка механизма. В этом случае только водитель принимает решение о её включении или выключении. Осуществляется это либо с помощью рычагов, либо посредством кнопок, расположенных в салоне автомобиля.

Этот вид блокирования просто идеален для внедорожников, которые эксплуатируются в условиях российского бездорожья. Система безупречно надёжна при движении по грязи и ухабам и практически непригодна в эксплуатации на ровных дорогах.

На видео — тест принудительной блокировки дифференциала:

В условиях бездорожья также эффективной будет блокировка заднего дифференциала. Она является просто незаменимой в случаях, когда одно из колёс оси вывешивается. Тогда крутящий момент от двигателя будет передаваться именно на колесо, которое касается грунта.

Подводя итог, можно сделать вывод, что оптимальным вариантом является именно самоблокирующийся дифференциал. Он во многом превосходит свободный механизм и не имеет недостатков жёсткой конструкции. При наличии такой системы автомобиль становится более проходимым.

Все, что вы хотели узнать о дифференциалах, но боялись спросить.

Дифференциал — это устройство, распределяющее поток мощности от двигателя к другим элементам трансмиссии. В автомобиле с приводом на одну ось используется только один дифференциал, межколесный, в полноприводном их целых три — два межколесных и межосевой.

Рассмотрим для примера классический дифференциал (в отличие от блокируемых, его называют «открытым» или «свободным»). Он устанавливается в картере главной передачи и получает крутящий момент от ее ведомой шестерни. В коробке дифференциала расположены конические шестерни-сателлиты. Они входят в зацепление с шестернями, закрепленными на полуосях, а те, в свою очередь, вращают ведущие колеса. При движении по ровной и прямой дороге угловые скорости колес одинаковы, и сателлиты не вращаются вокруг своей оси. Во время поворота или движения по неровностям, когда колеса правого и левого борта проходят разный путь, сателлиты начинают вращаться и перераспределять крутящий момент.

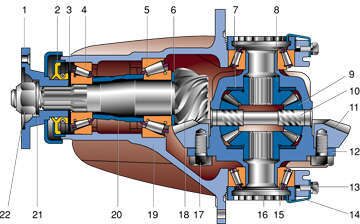

Главная передача заднего моста ВАЗ-2101:
1 – фланец карданного вала;
2 – сальник;
3 – маслоотражательное кольцо;
4 – передний подшипник ведущей шестерни;
5 – задний подшипник ведущей шестерни;
6 – регулировочное кольцо;
7 – опорное кольцо шестерни полуоси;
8 – шестерня полуоси;
9 – сателлит;
10 – палец сателлитов;
11 – ведомая шестерня главной передачи;
12 – коробка дифференциала;
13 – болт крепления стопора регулировочной гайки;
14 – стопор регулировочной гайки;
15 – подшипник коробки дифференциала;
16 – регулировочная гайка ведомой шестерни;
17 – болт крепления ведомой шестерни к фланцу коробки дифференциала;
18 – ведущая шестерня главной передачи;
19 – картер редуктора главной передачи;
20 – распорная втулка;
21 – шайба;
22 – гайка ведущей шестерни заднего моста.

Существует простая формула, отражающая связь между частотами вращения коробки дифференциала и полуосевых шестерен. Если через а1 и а2 обозначить частоты вращения полуосевых шестерен, а через а — частоту вращения коробки дифференциала, то: а = (а1+а2)/2. Формула показывает, что если одно из колес автомобиля неподвижно, то другое колесо вращается с удвоенной частотой. Если одно из двух ведущих колес попадает на скользкую поверхность дороги (мокрый асфальт, масляные пятна, лед), сопротивление его вращению резко падает, уменьшается и сцепление с дорогой, а значит, колесо не в состоянии иметь необходимую силу тяги. Такое колесо начнет быстрее вращаться и пробуксовывать. К другому ведущему колесу, имеющему достаточное сцепление с дорогой, будет подводиться такой же крутящий момент, как и к буксующему. Имея возможность образовать большую силу тяги, второе колесо не сможет этого сделать потому, что дифференциал передаст ему только половину крутящего момента от главной передачи. Если сопротивление движению автомобиля превысит силу тяги у небуксующего колеса, то машина не сможет двигаться. Частота вращения буксующего колеса резко возрастет, а второе колесо остановится. Возникнет буксование автомобиля. Попытка водителя повысить силу тяги на колесах за счет увеличения подачи топлива приведет только к увеличению частоты вращения одного из колес. В такой ситуации проявляется существенный недостаток обычного дифференциала, снижающего проходимость автомобиля как на скользких дорогах, так и на грунтах, оказывающих большое сопротивление качению колес (пeсок, снег, распутица).

Принудительная блокировка

На автомобилях, предназначенных для движения по бездорожью, приходится устанавливать дифференциалы специальных конструкций. Блокировки Часто применяют дифференциалы с принудительной блокировкой. В них водитель с помощью специального привода (чаще всего пневматического) останавливает на время вращение сателлитов, и колeca автомобиля начинают вращаться с одинаковой скоростью. Следует учесть, что автомобиль с заблокированным дифференциалом на извилистой дороге расходует больше топлива и у него происходит интенсивный износ шин. Как только взаимный поворот колес на общей оси с заблокированным дифференциалом будет больше, чем это допускает упругая деформация шин, произойдет буксование колес, продолжающееся до тех пор, пока какое-либо колесо на неровности не оторвется от дороги. Это говорит о том, что водитель не должен забывать выключать блокировку дифференциала после преодоления тяжелого участка. В ряде конструкций предусмотрена его автоматическая разблокировка или ограничение возможности включения блокировки по скорости.

Самоблокирующиеся дифференциалы

Для упрощения процесса управления применяются так называемые самоблокирующиеся дифференциалы. В настоящее время, в основном, используют четыре вида блокировок: дисковая (фрикционная, повышенного трения, LSD), вязкостная (вискомуфты) и винтовая (червячная). В самых современных разработках используются электронные системы контроля проскальзывания колес, основанные на применении датчиков вращения и использовании штатных тормозов (как правило, эти системы совмещаются с антиблокировочными и противопробуксовочными).

Винтовая блокировка

Принцип ее действия таков: в обычном режиме винты (или червяки, как их называют из-за характерной формы) свободно обкатываются вокруг центральной шестерни. В случае изменения момента винты проскальзывают в крайнее положение и фиксируются в эксцентричных пазах. Когда момент выравнивается, винты возвращаются в исходное положение. Момент срабатывания винтовых блокировок определяется профилем винтов. Такие дифференциалы мало подвержены износу (срок службы сопоставим со сроком коробки или классического дифференциала), а масло используется обычное трансмиссионное.

При отсутствии межосевого разделения мощности (межосевого дифференциала или отключающего механизма) необходимо отключить передний мост, чтобы стало возможно вращение передних и задних колес с разными угловыми скоростями. По условиям движения требуется, чтобы колеса как переднего и заднего мостов, так и колеса одного моста могли вращаться с разной частотой и проходить различные пути. Особенно характерно это для поворотов: передние колеса при повороте проходят большее расстояние, чем задние. На изменение пути колес влияют различные факторы: скольжение шин, их углы увода, давление воздуха, нагрузка на колеса, кинематика подвески. При этом очевидно, что соотношение между путями, проходимыми колесами переднего и заднего мостов, также меняется во время движения. Это обстоятельство исключает возможность применения разных передаточных чисел в главных передачах мостов для компенсации разности проходимых путей.

Колеса разных осей автомобиля, кинематически жестко связанные одно с другим, имеют при вращении одинаковые угловые скорости. На твердой поверхности дороги при движении автомобиля с приводом на все колеса (при отсутствии межосевого дифференциала) могут возникнуть условия, при которых колеса разных осей будут стараться двигаться с различными линейными скоростями, а жесткая мехаческая связь между ними станет преградой к достижению этого. При прямолинейном движении описанное явление может быть вызвано, например, разностью радиусов качения связанных между собой колес. Качение колес в этом случае должно сопровождаться относительным перемещением точек площадки контакта шины по поверхности дороги (со скольжением или буксованием). Подобное же возможно и при одинаковых радиусах качения, но при движении по дороге с неровной поверхностью или на повороте. Возникающее в этих условиях скольжение или 6yксовaние шин сопровождается увеличеным их износом, износом механизмов трансмиссии и непроизводительной затратой энергии двигателя на движение автомобиля. Для того чтобы колеса катились без вредных сопровождающих явлений в трансмиссии, кроме дифференциалов межколесных устанавливают дифференциалы межосевые.

Однако, в условиях внедорожного движения автомобиль может лишиться подвижности в тот момент, когда колеса одного из мостов потеряют сцепление с дорогой и начнут буксовать. В такой ситуации дифференциал обычного типа будет не в состоянии передать требуемую для движения величину крутящего момента задним колесам, опирающимся на твердый грунт. Для избежания этого на внедорожниках устанавливают межосевые дифференциалы с принудительной блокировкой. Примером подобного конструктивного решения может служить «Нива» ВА3-2121, оснащенная раздаточной коробкой с принудительно блокируемым межосевым дифференциалом.

Блокировкой пользуется водитель автомобиля для преодоления труднопроходимого участка дороги. При возвращении на шоссе межосевой дифференциал необходимо разблокировать. В современных конструкциях, кроме механического, применяются и другие приводы (пневматический, гидравлический, электрический), при этом сам процесс включения сводится к простому нажатию кнопки на панели.

Следующим шагом стало появление самоблокирующихся межосевых дифференциалов. Принципы их работы сходны с межколесными, но условия и задачи несколько другие. Так, при поворотах машины забегающим относительно корпуса дифференциала всегда будет вал, передающий момент на управляемую ось, что определяется кинематикой поворота машины с колесной формулой 4х4. Исходя из этого, при забегании приводного вала управляемого моста коэффициент блокировки желательно иметь невысоким, а при забегании (буксовании) неуправляемого моста — несколько большим. Такой дифференциал называют самоблокирующимся с несимметричными блокирующими свойствами.

В настоящее время на легковых внедорожниках широко используются межосевые дифференциалы с автоматической блокировкой с помощью гидравлической муфты с вязкой жидкостью. Они обеспечивают оптимальную силу тяги во всех условиях движения, в связи с чем отпадает необходимость в принудительной блокировке. Есть у них и другие преимущества. Этот узел предохраняет трансмиссию от перегрузки, которая может возникнуть, например, при внезапном ударе колеса.Дифференциал, автоматически блокирующийся гидравлической муфтой с вязкой жидкостью, чутко реагирует на состояние дорожной поверхности и обеспечивает более равномерную скорость автомобиля, а также уменьшает вероятность его застревания. При торможении межосевой дифференциал такого типа предотвращает блокировку колеса одного моста относительно колеса другого, приводящую к потере устойчивости. К тому же перераспределение избыточной тормозной силы с одной пары колес на другую значительно сокращает тормозной путь и сохраняет полный контроль над машиной.

Рассмотрим, как работает автоматически блокируемый межосевой дифференциал фирмы GKN с гидравлической муфтой. Изменение момента трения в ней рассчитано так, чтобы при маневрировании на поверхности с хорошими сцепными свойствами ( асфальт, бетон и т.д.) имелся малый момент трения между выходными валами. С ростом разности частот их вращения трение между звеньями муфты значительно возрастает. Блокировка с помощью муфты с вязкой жидкостью происходит точно в соответствии с распределением крутящего момента в межосевом дифференциале.

Испытания подтвердили, что распределение моментов между передними и задними колесами обеспечивает почти нейтральную поворачиваемость автомобиля. По легкости вождения и безопасности полноприводные автомобили с таким приводом превосходят даже переднеприводные легковые автомобили. Однако, при всех достоинствах такого рода блокировки, необходимо отметить, что фактическое включение блокировки после начала пробуксовки колес, характерное для вискомуфты, существенно снижает шансы на успешное преодоление серьезных внедорожных препятствий в виде слабого грунта, грязи или снега, поскольку буксующее колесо способно быстро зарываться. В результате возможностей автомобиля даже с заблокированным межосевым дифференциалом может оказаться недостаточно для самостоятельного выезда.

Дифференциал межосевой: всем осям — нужный крутящий момент

В трансмиссии многоосных и полноприводных транспортных средств используется механизм для распределения крутящего момента между ведущими осями — межосевой дифференциал. Все об этом механизме, его назначении, конструкции, принципе работы, а также о ремонте и техническом обслуживании читайте в статье.

Что такое межосевой дифференциал?

Межосевой дифференциал — узел трансмиссии колесных транспортных средств с двумя и большим числом ведущих мостов; механизм, осуществляющий деление поступающего от карданного вала крутящего момента на два независимых потока, которые затем подаются на редукторы ведущих осей.

В процессе движения автомобилей и колесных машин с несколькими ведущими осями возникают ситуации, требующие вращения колес разных осей с неодинаковой скоростью. Например, в полноприводных автомобилях колеса передней, промежуточной (у многоосных ТС) и задней осей имеют неодинаковую угловую скорость при поворотах и маневрировании, при движении по дорогам с уклоном и по неровным дорожным покрытиям, и т.д. Если бы все ведущие оси имели жесткую связь, то в таких ситуациях некоторые колеса скользили бы или, напротив, буксовали, что значительно ухудшало бы эффективность преобразования крутящего момента и в целом негативно влияло бы на движение транспортного средства. Для предотвращения подобных проблем в трансмиссию автомобилей и машин с несколькими ведущими осями вводится дополнительный механизм — межосевой дифференциал.

Межосевой дифференциал выполняет несколько функций:

• Разделение крутящего момента, поступающего от карданного вала, на два потока, каждый из которых поступает на редуктор одного ведущего моста;
• Изменение поступающего на каждую ось крутящего момента в зависимости от действующих на колеса нагрузок и их угловых скоростей;
• Дифференциалы с блокировкой — разделение крутящего момента на два строго равных потока для преодоления сложных участков дороги (при движении по скользкой дороге или бездорожью).

Данный механизм получил свое название от латинского differentia — разность или различие. В процессе работы дифференциал разделяет поступающий поток крутящего момента надвое, причем моменты в каждом из потоков могут значительно отличаться друг от друга (вплоть до того, что на одну ось поступает весь входящий поток, а на вторую ось — ничего), однако сумма моментов в них всегда равна поступающему моменту (или почти равна, так как часть момента теряется в самом дифференциале за счет сил трения).

Межосевые дифференциалы используются во всех автомобилях и машинах с двумя и большим числом ведущих осей. Однако расположение данного механизма может отличаться в зависимости от колесной формулы и особенностей трансмиссии автомобиля:

• В раздаточной коробке — используется в автомобилях 4×4, 6×6 (возможны варианты как для привода только передней оси, так и для привода всех осей) и 8×8;
• В промежуточном ведущем мосту — наиболее часто используется в автомобилях 6×4, но также встречается на четырехосных транспортных средствах.

Межосевые дифференциалы, независимо от расположения, обеспечивают возможность нормальной эксплуатации транспортного средства в любых дорожных условиях. Неисправности или выработка ресурса дифференциала негативно влияют на характеристики автомобиля, поэтому должны как можно скорее устраняться. Но прежде, чем выполнять ремонт или полную замену этого механизма, необходимо разобраться в его конструкции и работе.

Типы, устройство и принцип действия межосевого дифференциала

В различных ТС используются межосевые дифференциалы, построенные на основе планетарных механизмов. В общем случае агрегат состоит из корпуса (обычно составленного из двух чашек), внутри которого располагается крестовина с сателлитами (коническими шестернями), соединенными с двумя полуосевыми шестернями (шестернями привода ведущих мостов). Корпус посредством фланца соединен с карданным валом, от которого весь механизм получает вращение. Шестерни посредством валов соединены с ведущими шестернями главных передач своих мостов. Вся эта конструкция может размещаться в собственном картере, установленном на картере промежуточного ведущего моста, или в корпусе раздаточной коробки.

Функционирует межосевой дифференциал следующим образом. При равномерном движении автомобиля по дороге с ровным и твердым покрытием крутящий момент от карданного вала передается на корпус дифференциала и зафиксированную в нем крестовину с сателлитами. Так как сателлиты входят в зацепление с полуосевыми шестернями, то обе они тоже приходят во вращение и передают крутящий момент к своим мостам. Если по какой-либо причине колеса одного из мостов начинают затормаживаться, связанная с данным мостом полуосевая шестерня замедляет свое вращение — сателлиты начинают катиться по этой шестерне, что приводит к ускорению вращения второй полуосевой шестерни. В результате колеса второго моста приобретают увеличенную относительно колес первого моста угловую скорость — так компенсируется разность нагрузок на оси.

Межосевые дифференциалы могут иметь некоторые конструктивные отличия и особенности работы. В первую очередь, все дифференциалы делятся на две группы по характеристикам распределения крутящего момента между двумя потоками:

• Симметричные — распределяют момент равномерно между двумя потоками;
• Несимметричные — распределяют момент неравномерно. Это достигается использованием полуосевых шестерен с различным количеством зубьев.

При этом практически все межосевые дифференциалы имеют механизм блокировки, который обеспечивает принудительную работу агрегата в режиме симметричного распределения крутящего момента. Это необходимо для преодоления сложных участков дорог, когда колеса одной оси могут отрываться от дорожного покрытия (при преодолении ям) или терять с ним сцепление (например, пробуксовывать на льду или в грязи). В таких ситуациях весь крутящий момент поступает на колеса этой оси, а колеса, имеющие нормальное сцепление с дорогой, вовсе не вращаются — автомобиль просто не может продолжать движение. Механизм блокировки принудительно распределяет крутящий момент между осями поровну, предотвращая вращение колес с разной скоростью — это позволяет преодолевать сложные участки дорог.

Блокировка может быть двух типов:

В первом случае дифференциал блокируется водителем с помощью специального механизма, во втором случае агрегат самоблокируется при наступлении определенных условий, о которых сказано ниже.

Механизм блокировки с ручным управлением обычно выполняется в виде зубчатой муфты, которая располагается на зубцах одного из валов, и может входить в зацепление с корпусом агрегата (с одной из его чаш). При перемещении муфта жестко соединяет вал и корпус дифференциала — в этом случае данные детали вращаются с одинаковой скоростью, и каждая из осей получает половину общего крутящего момента. Управление блокирующим механизмом в грузовых автомобилях чаще всего имеет пневматический привод: зубчатая муфта перемещается с помощью вилки, управляемой штоком встроенной в картер дифференциала пневматической камеры. Подача воздуха на камеру осуществляется специальным краном, управляемым соответствующим переключателем в кабине автомобиля. Во внедорожниках и другой технике без пневмосистемы управление механизмом блокировки может быть механическим (с помощью системы рычагов и тросов) или электромеханическим (с помощью электромотора).

Самоблокирующиеся дифференциалы могут иметь механизмы блокировки, отслеживающие разность крутящих моментов или разность угловых скоростей осей привода ведущих мостов. В качестве таких механизмов могут использоваться вязкостные, фрикционные или кулачковые муфты, а также дополнительные планетарные или червячные механизмы (в дифференциалах типа Torsen) и различные вспомогательные элементы. Все эти устройства допускают некоторую разность крутящих моментов на мостах, при превышении которой они блокируются. Рассматривать устройство и работу самоблокирующихся дифференциалов здесь мы не будем — сегодня существует множество реализаций данных механизмов, подробнее о них можно узнать в соответствующих источниках.

Вопросы обслуживания, ремонта и замены межосевого дифференциала

Межосевой дифференциал в процессе эксплуатации автомобиля испытывает значительные нагрузки, поэтому со временем его детали изнашиваются и могут разрушаться. С целью обеспечения нормальной работы трансмиссии данный агрегат необходимо регулярно проверять, обслуживать и ремонтировать. Обычно при регламентном ТО дифференциал разбирается и подвергается дефектовке, все изношенные детали (шестерни с изношенными или выкрошенными зубами, сальники, подшипники, детали с трещинами и т.д.) заменяются на новые. При серьезных повреждениях механизм меняется полностью.

Для продления ресурса дифференциала необходимо регулярно выполнять замену масла в нем, прочищать сапуны, проверять работу привода механизма блокировки. Все указанные работы выполняются в соответствии с инструкцией по ТО и ремонту транспортного средства.

При регулярном обслуживании и грамотной эксплуатации межосевого дифференциала автомобиль будет уверенно чувствовать себя даже в самой сложной дорожной обстановке.

Устройство и принцип работы межосевого дифференциала

Дифференциал – это устройство, которое управляет распределением вращательного момента от входного вала к выходным, при этом скорость каждого отдельного элемента может отличаться. Механизм широко применяется в автомобильной индустрии.

Дифференциалы различаются согласно месту установки, предназначению и особенностям конструкции:

1. В автомобилях с приводом на одну ось используется лишь один дифференциал, называемый межколесным. Его необходимость вызвана тем, что внешние и внутренние колеса проходят разное расстояние при повороте транспорта.
2. Автомобили с приводами 6×6 или 8×8 содержат в конструкции дополнительный межтележечный дифференциал.
3. В полноприводных же моделях устанавливается целых три дифференциала: два межколесных и один межосевой.

О том, как работает межосевой дифференциал, и какие межосевые дифференциалы вообще могут быть мы поговорим более подробно далее.

Предназначение межосевого дифференциала

Межосевой дифференциал предназначен для распределения крутящего момента между ведущими осями автомобиля и дает им возможность вращаться с разными угловыми скоростями. Такая потребность вызвана простым условием движения транспорта по неровным поверхностям, когда собственная масса конструкции давит на ось, находящуюся в более низком положении. Так, при езде под горку значительная часть момента подается на задние колеса. И, наоборот, в случае спуска.

Устройство межосевого дифференциала устанавливается, как правило, в раздаточной коробке автомобиля. Межосевой дифференциал может быть симметричным и несимметричным. Первый распределяет крутящий момент между осями поровну, а второй – в определенном соотношении.

Кроме того, существует межосевой дифференциал без механизма блокировки, который позволяет осям вращаться с различной скоростью, а также дифференциал самоблокируемый либо с механизмом ручной блокировки, который принудительно распределяет вращающий момент между приводными полуосями в зависимости от дорожных условий. При этом принудительная блокировка межосевого дифференциала подразумевает полное или частичное выключение дифференциала, обеспечивающее жесткое соединение передней и задней полуосей между собой.

Чаще всего для полной реализации полноприводных возможностей автомобиля применяется самоблокируемый дифференциал, который может иметь три вида конструкций и разные принципы работы соответственно.

Конструкции и принцип работы самоблокирующегося межосевого дифференциала

Итак, существует три вида самоблокирующегося межосевого дифференциала:

• вязкостная муфта;
• блокировка типа Torsen;
• фрикционная муфта.

Межосевой дифференциал с вискомуфтой

Схема межосевого дифференциала с вискомуфтой представляет собой планетарную симметричную схему на конических шестернях. Данная конструкция предполагает наличие управляющего элемента вязкостной муфты, которая состоит из следующих элементов:

1. корпус;
2. вал корпуса;
3. ведущий вал;
4. ведомый вал;
5. диски;
6. боковая шестерня;
7. уплотнения.

Муфта в своей конструкции имеет герметично закрытую полость, наполненную воздушно-силиконовой масляной смесью. Полость кинетически связана с двумя пакетами дисков, которые соединены с обеими полуосями.

При прямолинейном движении по ровной поверхности и с постоянной скоростью межосевой дифференциал передает крутящий момент двигателя на переднюю и заднюю ведущую ось в соотношении 50 на 50. В случае если один из пакетов дисков начинает вращаться быстрее другого, то в герметической полости муфты повышается давление, и она начинает механически тормозить (т.е. блокировать) этот пакет, тем самым уравнивая угловые скорости вращения.

Следующие примеры могут легко объяснить, зачем нужен межосевой дифференциал с вязкостной муфтой:

• В случае выезда транспортного средства на скользкую поверхность, что приводит к сильной пробуксовке передних колес, из-за значительно повышается давления в муфте. Как следствие, на задние колеса подается гораздо больший крутящий момент.
• Распределение момента в пользу переднего привода происходит в случае резкого разгона автомобиля на скользкой поверхности. В такой ситуации происходит смещение центра тяжести вперед, и передняя ось становится ведущей.

Широкое распространение конструкция с вискомуфтой получила благодаря простоте конструкции и ее дешевизне. К недочетам можно отнести отсутствие функции ручной блокировки, возможность перегрева при долговременной работе, неполное автоматическое блокирование, преобразование значительной части кинетической энергии в тепловую.

Межосевой дифференциал с блокировкой типа Torsen

Конструкция рабочего привода данной системы состоит из следующих единиц:

1. корпус;
2. правая полуосевая шестерня;
3. левая полуосевая шестерня;
4. сателлиты правой и левой полуосевых шестерен;
5. выходные валы.

Стоит отметить, что дифференциал Torsen имеет наиболее совершенную конструкцию.

Межосевой блокируемый дифференциал Torsen состоит из ведомых и ведущих червячных колес, иначе называемых полуосевыми и саттелитами. В такой системе блокировка случается вследствие особенностей функционирования шестерен данного типа. В нормальном состоянии им задается определенное передаточное число. Если колеса имеют хорошее сцепление с поверхностью и движутся плавно, работа дифференциала происходит точно так же, как и у симметричного. Но как только происходит резкое увеличение момента, саттелит пытается начать движение в обратную сторону. Полуосевая червячная шестерня перегружается, и происходит блокировка выходных валов. При этом лишний крутящий момент двигателя переходит на другую ось. Максимальная степень перераспределения момента для дифференциалов Torsen – 75 на 25.

Наиболее известной разновидностью данной системы является Torsen Audi Quattro. Это один из самых популярных механизмов в конструкциях современных полноприводных автомобилей. Его неоспоримыми преимуществами являются широкий спектр переброса вращающего момента, мгновенная скорость срабатывания и отсутствие негативного влияния на тормозную систему. А вот к недостаткам можно отнести сложность конструкции со всеми сопутствующими последствиями.

Межосевой дифференциал с фрикционной муфтой

Блокировка на базе фрикционной муфты серьезно превосходит описанные выше конструкции, потому что имеется возможность и автоматической, и ручной блокировки дифференциала. Конструктивно она очень схожа с вискомуфтой и отличается лишь основными рабочими элементами.

1. корпус;
2. вал корпуса;
3. ведущий вал;
4. ведомый вал;
5. фрикционные диски;
6. уплотнения.

Принцип работы межосевого дифференциала такого рода достаточно прост. При однообразном плавном движении угловые скорости распределяются между осями поровну. Если одна из полуосей начинает вращаться с увеличенной скоростью, фрикционные диски сближаются и притормаживают ее за счет сил трения.

Однако из-за сложности конструкции и особенностей обслуживания фрикционные дифференциалы не используются производителями серийных автомобилей, несмотря на свои очевидные преимущества. Кроме того, ощутимый минус такой системы – быстрый износ рабочих элементов, а значит малый ресурс ее работы.

Система блокировки Haldex

Но стоит сказать, что на базе конструкции межосевого дифференциала с фрикционной муфтой еще в 1998 году шведским заводом Haldex была выпущена собственная альтернативная система. Она основывалась на работе электрогидравлической связки элементов. Та старая версия системы была скорей провальной, чем удачной, но породило несколько модификаций, последняя из которых стала довольно востребованной.

Haldex 4 поколения, вышедший в 2007 году стал настоящим прорывом. Основными рабочими плоскостями системы являются фрикционные диски. Через них крутящий момент от двигателя передается на полуоси. Одним из новшеств стал полный отказ производителя от использования в качестве рабочего привода гидравлического насоса. Ему на смену пришел мощный полностью электрический насос.

А вот самым интересным изменением стало превращение системы в полностью электронную. Так, включение муфты и блокировка полуосей больше не зависит от скорости вращение отдельного колеса. Управление работой системы ведется через электронный блок управления, который получает всю необходимую информацию от датчиков движения. Кроме того, одним из главных сигналов включения муфты в работу является нажатие педали газа. Ускорения почти всегда сопровождается определенной пробуксовкой, поэтому блокировка как нельзя кстати.

Haldex 4 многими называется самой современной системой для автомобилей с подключаемым полным приводом. Особенно часто Haldex устанавливают на современные внедорожники с межосевым дифференциалом азиатского производства. Ее главными преимуществами являются простота конструкции, надежность и работа на протяжении всего времени езды. А вот главный недостаток – невозможность переноса более 50% мощности на заднюю ось вращения.
